- 最高使用圧力
- 0.971MPa

- 水圧試験圧力
- 1.46 MPa

- 気密試験圧力
- 1.07 MPa

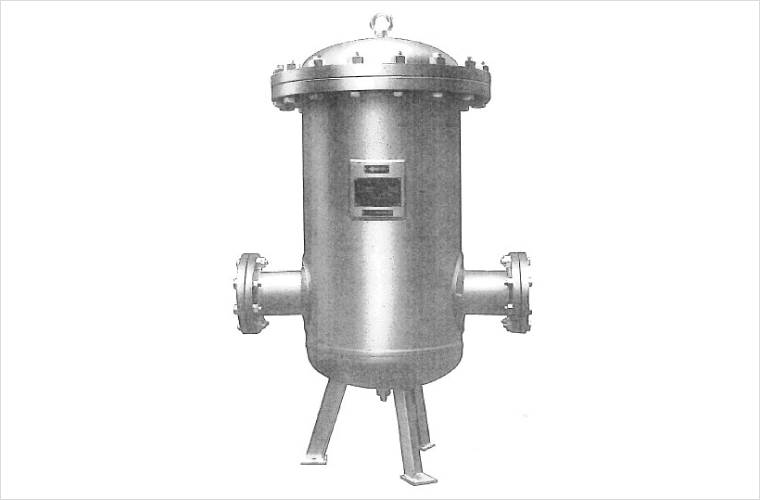

形式名 | フィルターエレメント | 使用濾材 | 補集効率(％) | 処理ガス量(MAX) | 最高使用圧力 |

GF-50-E | FE-50-E | #10A-A-2t | 93 | 2,000Nm^{3}/Ｈr |
0.971MPa |
---|---|---|---|---|---|

GF-50-F | FE-50-F | #20A-A-2t | 85 | ||

GF-80-E | FE-80-E | #10A-A-2t | 93 | 4,500Nm^{3}/Ｈr |
0.971MPa |

GF-80-F | FE-80-F | #20A-A-2t | 85 | ||

GF-100-E | FE-100-E | #10A-A-2t | 93 | 8,000Nm^{3}/Ｈr |
0.971MPa |

GF-100-F | FE-100-F | #20A-A-2t | 85 | ||

GF-150-E | FE-150-E | #10A-A-2t | 93 | 18,000Nm^{3}/Ｈr |
0.971MPa |

GF-150-F | FE-150-F | #20A-A-2t | 85 | ||

GF-200-E | FE-200-E | #10A-A-2t | 93 | 32,000Nm^{3}/Ｈr |
0.971MPa |

GF-200-F | FE-200-F | #20A-A-2t | 85 | ||

GF-250-E | FE-250-E | #10A-A-2t | 93 | 50,000Nm^{3}/Ｈr |
0.971MPa |

GF-250-F | FE-250-F | #20A-A-2t | 85 | ||

GF-300-E | FE-300-E | #10A-A-2t | 93 | 79,000Nm^{3}/Ｈr |
0.971MPa |

GF-300-F | FE-300-F | #20A-A-2t | 85 |

※GF-80以上は第二種圧力容器個別検定合格書付。

※各種仕様に応じて設計製作致します。

*GF-300にはINLETを右にして裏側にリフトが付いております。

■リフト取付(ＧＦ-300以外でも別途御注文によりリフト取付けをいたします。）

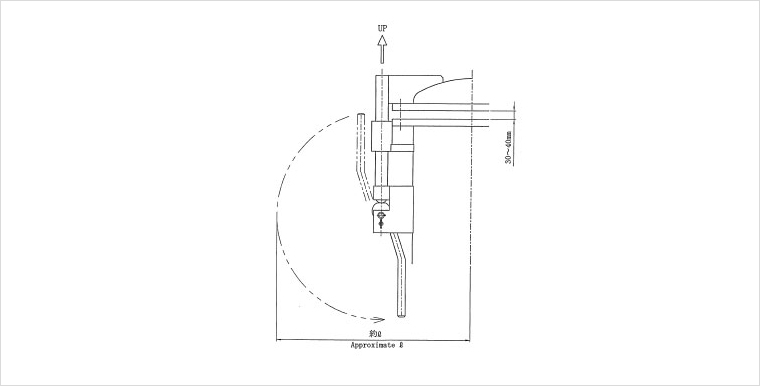

■リフティングレバーを操作することにより図のように蓋が30～40㎜持ち上がり、

蓋を左右どちらにも回転させることができます。

一人でエレメントの交換が楽にできるうえ危険防止にも役立ちます。

両間（L）、（H2）寸法の変更を御希望の場合は御相談に応じますのでご連絡下さい。

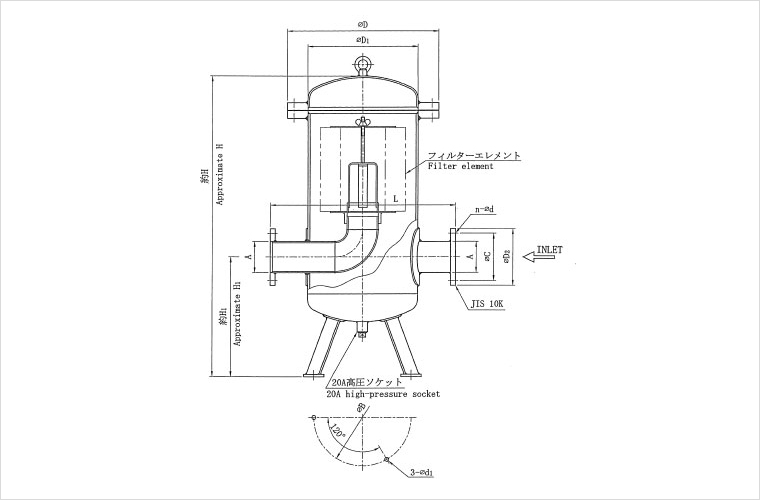

形式名 | 呼ビ径 | 寸法 | 参考寸法 | |||||||||||

A | D | D_{1} |
H | H_{1} |
L | D_{2} |
C | t | n | d | B | d_{1} |
ℓ | |

GF-50 | 50 | 400 | 267.4 | 684 | 286 | 467 | 155 | 120 | 16 | 4 | 19 | 250 | 12 | 525 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

GF-80 | 80 | 445 | 318.5 | 924.5 | 315 | 558 | 185 | 150 | 18 | 8 | 19 | 300 | 12 | 550 |

GF-100 | 100 | 560 | 406.4 | 1,107 | 445 | 686 | 210 | 175 | 18 | 8 | 19 | 360 | 15 | 750 |

GF-150 | 150 | 675 | 508 | 1,256 | 505 | 832 | 280 | 240 | 22 | 8 | 23 | 500 | 19 | 810 |

GF-200 | 200 | 675 | 508 | 1,301 | 535 | 832 | 330 | 290 | 22 | 12 | 23 | 500 | 19 | 810 |

GF-250 | 250 | 795 | 610 | 1,665 | 650 | 932 | 400 | 355 | 24 | 12 | 25 | 600 | 19 | 870 |

GF-300 | 300 | 845 | 660 | 1,652 | 657 | 1,100 | 445 | 400 | 24 | 16 | 25 | 640 | 19 | 895 |

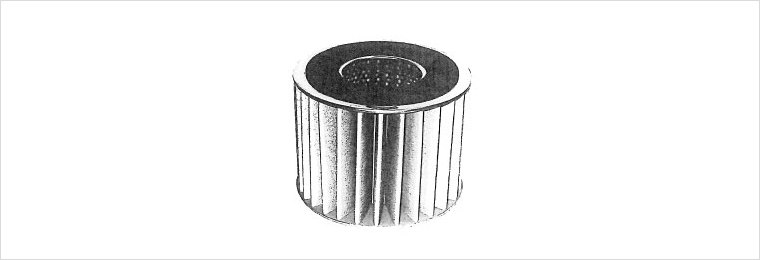

形式名 | 外径 | 内径 | 高サ(1組) | 個数(1組) | 処理(MAX) |

FE-50 | 170 | 70 | 162 | 1 | 2,000Nm^{3}/Ｈr |
---|---|---|---|---|---|

FE-80 | 220 | 100 | 321 | 2 | 4,500Nm^{3}/Ｈr |

FE-100 | 320 | 124 | 321 | 2 | 8,000Nm^{3}/Ｈr |

FE-150 | 400 | 175 | 321 | 2 | 18,000Nm^{3}/Ｈr |

FE-200 | 410 | 210 | 321 | 2 | 32,000Nm^{3}/Ｈr |

FE-250 | 500 | 280 | 480 | 3 | 50,000Nm^{3}/Ｈr |

FE-300 | 540 | 330 | 615 | 4 | 79,000Nm^{3}/Ｈr |
